螺纹种类有很多种，画法也有不少，新手朋友有些混淆，下面对螺纹画法做一个总结。

方法/步骤

1.外螺纹

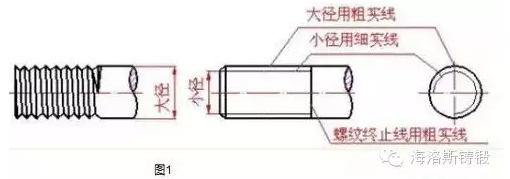

国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图1.

2.内螺纹

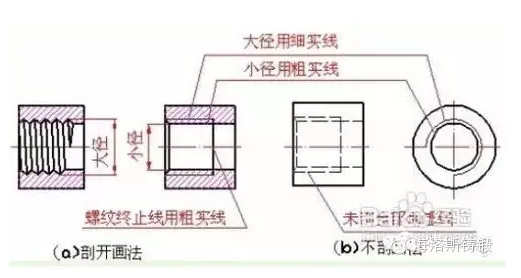

图2是内螺纹的画法。剖开表示时[图（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。不剖开表示时[图 （b）]，牙底、牙顶和螺纹终止线皆为虚线。在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

3、螺纹盲孔画法
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图3（a）。当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图3（b）。图3（c)表示出螺纹孔中相贯线的画法。

4、内、外螺纹连接的画法

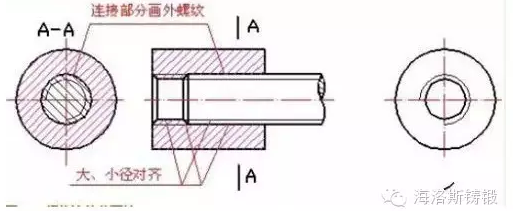

如图4表示装配在一起的内、外螺纹连接的画法。国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

5、非标准螺纹的画法

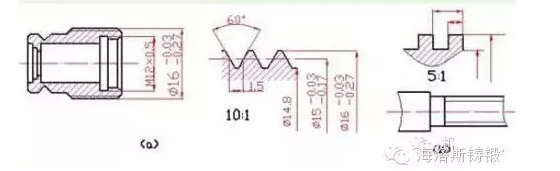

画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图5。

注意事项

各种螺纹的画法相同时，为了便于区别，还必须在图形上进行标注。
